創佰訊85寸壁掛會議一體機詳細參數
2022/1/11 15:01:00 1131閱
設計說明：
1)鋁合金外框，表面噴砂并陽極氧化處理，鐵殼后蓋，主動散熱；
2)4mm物理鋼化防暴玻璃；加強視覺效果，提升觸摸體驗；
3)高速20點觸控書寫體驗，更好的圓滑度，更快的書寫速度；
5)使用國際通用標準的OPS插槽，一體化插拔式設計，方便升級與維護，外部無可見電腦模塊的連接線，機身美觀；
6)前置擴展端口：1路PC-USB 、1路全通道-USB ，方便用戶外接設備使用
7)喇叭出音前置，防止因內嵌環境導致聲音效果變質；
8)童鎖功能，通過設置可屏蔽按鍵功能；
9)支持手勢上拉菜單，菜單可快捷調節亮度聲音，以及切換信號源
10)前置按鈕一鍵啟動，可同時打開與關閉屏幕和主機，操作簡單方便
11)安卓8.0系統支持，多主題系統隨時設置切換，開機LOGO設置自定義等功能
12)系統自帶，投屏，電子白板，批注等功能
詳細參數：
詳細技術參數 | |||||||
顯 示 | 規格型號 | CB-H·8505 |

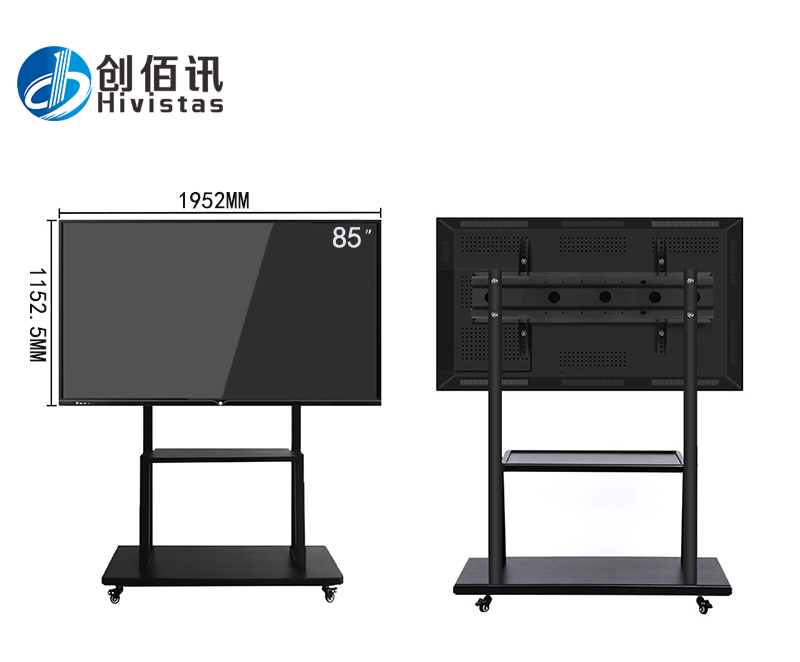

規 格 參 數 | 整機尺寸 | 1952MM*1152.5MM*89.1MM | ||
背光類型 | DLED直下式 | 含掛架尺寸 | 1952MM*1152.5MM*120.1MM | 掛架孔距： | 800*400MM | ||
顯示類型 | 2D | 嵌墻安裝尺寸 | 1972MM*1172.5MM*120.1MM | 安裝原則： | 單邊加大20mm | ||
點距 | 0.372×0.372 | 包裝尺寸 | 2092MM*215MM*1319MM | 包裝方式： | 牛皮紙箱 | ||
有效顯示面積 | 1870.16MM*1051.5MM | 凈重/毛重 | 65.8Kg/83Kg | 凈重（裸機重量）/毛重（含附件與包裝） | |||
屏幕比例 | 16:9 | 安裝方式 | 掛架（標配） | ||||
物理分辨率 | 3840×2160UHD | 前置接口 | USB1(PC USB )、USB2(全通道共享USB)，HDMI IN，TOUCH U | ||||
亮度 | 350-380cd/㎡(中心點） | 存儲環境 | 存儲溫度：-20℃~60℃;存儲濕度：10%RH~90%RH | ||||
對比度 | 1400：1（Typ.）透射 | 工作環境 | 工作溫度：-10℃~55℃；工作濕度：10%RH~90%RH | ||||
顯示色彩 | 8bit/6.7Million | 使用壽命 | ≧50000小時 | ||||
可視角度 | 178°、178° |
電 源 | 工作電壓 | 110~240V/50~60Hz | 電源開關/位置 | 有/后置 | |
刷新率 | 60=Hz | 功耗 | 約270W | 電源類型/方式 | 三芯電源/固定 | ||
相應時間 | 8ms | 待機功耗 | ≦0.5W | 電源接口規格 | 品字座 | ||
伴音輸出功率 | 8Ω8W ×2 |
主 板 配 置 方 案 | 型號 | DZ-8386PVCI-C0TA-V5.1 | |||
觸 摸
| 觸摸類型 | 紅外觸摸屏 | 系統版本 | Android8.0 | |||
觸摸點數 | 20觸摸點 | 配置 | 內存2G DDR3，存儲 16G WIFI2.4GHZ +5G (5G投屏熱點) | ||||
觸摸嵌入方式 | 側邊嵌入式 | 處理器 | MSD848(8386) | ||||
觸摸驅動方式 | HID免驅 | 輸入端口 | RJ45*1（側）HDMI*2(側）TOUCH USB*1（側）VGA*1（側）VGA AUDIO IN*1(側) YPBPR*1(側）AV*1(側）TV*1（側） | ||||
觸摸書寫面材質 | 4mm鋼化玻璃 | 輸出端口 | SPDIF*1(側）Earphone*1（下） | ||||
觸摸屏感應方式 | 手指或其他非透明觸摸感應介質 | 音頻 | MPEG1/2 layer I/II,AC-3(需定制),AAC-Lc,WMA… | ||||
觸摸屏定位分辨率 | 4096×4096 | 視頻 | MPEG-2/4,AVS,H.264,H.265,TS,Realmedia… | ||||
觸控系統通訊端口 | USB 2.0 | 圖片 | 支持JPG、BMP、PNG等各種圖片格式瀏覽并支持旋轉/幻燈片播放/圖片放大功能 | ||||
檢測功能與校準 | 帶軟件自動檢測功能 |
電 腦 標 配 | 安裝方式 | OPS | 處理器 | I5 四代 | |
響應速度 | <8ms | 主頻 | 2.4GHz | 內存 | 4G | ||
觸摸次數 | 無限次 | 芯片組 | Intel(R) 7 Series Chipset Family Mobile | 硬盤 | 固態128G | ||
掃描速度 | 100Hz/秒 | 顯卡 | 核顯HD Graphics 3000 | 聲卡 | 板載Realtek ALC622 HD | ||
光標速度 | 125P/S | WIFI | 2.4G | 最大輸出分辨率 | 1920*1080 | ||
觸摸精度 | ≦2mm | 輸入端口 | 1*LAN端口，3*USB3.0端口，3*USB2.0端口，1*MIC-IN端口 | ||||
安裝維護方式 | 后置/側拆維護式 | 輸出端口 | 1*HDMI端口，1*VGA端口，1*LINE-OUT端口 | ||||
觸摸支持操作系統 | XP/Win7/Win10/ LINUX/ Android | 備 注 | 標準配置：I5 4代 -4G-128G固態 附件：壁掛架，膨脹螺絲，觸摸筆，保修卡，合格證，說明書 ，遙控器 選配件：移動支架，伸縮教鞭，投屏器 | ||||
