創佰訊室內表貼全彩屏P1.379詳細技術參數
2022/1/10 20:54:00 2909閱
1、適用范圍
主要應用于軍隊演習指揮系統、公共安全顯示指揮系統、演播室、廣播電視傳媒顯示系統等領域。
2、產品說明
● 高刷新、高灰階、超寬帶載：刷新率達 3840HZ 以上，灰度 14～16Bit 可調，顯示畫質清晰真實、播放效果鮮艷流暢；
● LED 高密全彩屏專用驅動芯片：具有列下消隱功能、倍頻刷新率提升 2/4/8 倍、低灰偏色改善、低灰麻點改善、第一行偏暗改善等功能；
● 高清顯示：高分辨率帶來高清細膩的顯示效果，無閃爍、無顆粒感；
● 優質燈管：嚴格篩選燈管，精選優質的表貼 1010 專用燈，使屏體的墨色更均勻，一致性更好，品質更穩定
● 平整度佳：自主研發與生產的多加強筋結構底殼，不易變形；
● 超大視角：采用表貼燈管，視角可達 150°以上，多方位觀看顯示效果始終如一、高質清晰細膩；
● 簡易安裝、維護便捷：單元板底殼采用快拆式磁吸后蓋，安裝簡便。

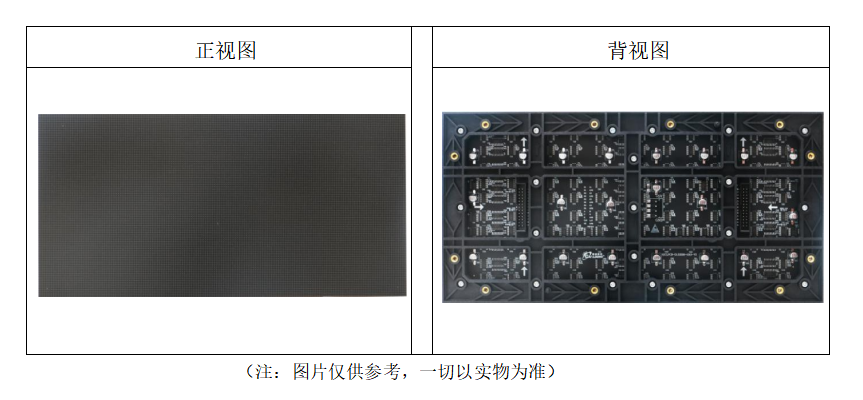

單元板圖片
3、產品介紹
單元板技術參數 | ||||||||||||||
像素點間距 | 1.379mm | 輸入電壓（直流 | 4.8-5.5V | 重量 | 0.45kg±0.01kg | |||||||||
像素構成 | 1R1G1B | 單元板功率 | ≤25W | 套件材料 | 聚碳酸脂 PC 料 | |||||||||
尺寸:長*寬*高 | 320*160*15mm | 最大電流 | 4.7A±0.3A | 銅螺母 | 6*8*M4 | |||||||||
結構特點 | 燈驅合一 | 像素密度 | 525625Dots/㎡ | 驅動方式 | 1/29 掃恒流驅動 | |||||||||
燈管類型 | SMD1010 | 單元板分辨率 | 232*116=26912Dot |
|
| |||||||||
箱體技術參數 | ||||||||||||||
壓鑄鋁空箱（長*寬*高 | 640mm*480mm*70mm | 平均功耗 | ≤75W | |||||||||||
箱體分辨率 | 512*384=196608Dots | 最大功耗 | ≤150W | |||||||||||
箱體面積 | 0.3072 ㎡ |
|
| |||||||||||
箱體重量 | 6.1Kg±0.05kg |
|
| |||||||||||
屏體技術參數 | ||||||||||||||
亮度 | ≥500cd/㎡ | 亮度均勻性 | ＞0.95 | |||||||||||
屏體水平視角 | 150±10 度 | 屏幕垂直視角 | 150±10 度 | |||||||||||
最佳視距 | ≥1.37m | 使用環境 | 室內 | |||||||||||
每平方模組最大功率 | ≤488.3w/m2 |
|
| |||||||||||
配電功率（每平方最大功率÷78％÷85％） | 737W/m2 | |||||||||||||
系統控制參數 | ||||||||||||||
灰度等級 | 紅、綠、藍 14-16bits | 顯示顏色 | 16777216 種 | |||||||||||
換幀頻率 | ≥60 幀/秒 | 刷新頻率 | ≥3840HZ(全灰度場) | |||||||||||
控制方式 | 計算機控制，逐點一一對應，視頻同步 實時顯示 | ， 亮度調節 | 256 級手動/自動 | |||||||||||
輸入信號 | DVI/VGA,視頻（多種制式），RGBHV、復合視頻信號、S-VIDEO,Ypbpr(HDTV | |||||||||||||
系統工作特性 | ||||||||||||||
使用壽命 | ≥10 萬小時 | 平均無故障時間 | ≥1 萬小時 | |||||||||||
衰減率（工作 3 年 | ）≤15% | 連續失控點 | 0 | |||||||||||
工作溫度范圍 | -20 至 50℃ | 盲點率 | ＜0.00001 | |||||||||||
屏幕水平平整度 | ＜1mm/㎡ | 工作濕度范圍 | 10%至 65%RH | |||||||||||
屏幕垂直平整度 | ＜1mm/㎡ |
| ||||||||||||
