創佰訊室外表貼全彩屏P10詳細技術參數
2022/1/11 16:54:00 3876閱
1、適用范圍
主要應用于工商、郵電、體育、廣告、廠礦企業、交通運輸、教育系統、車站 、碼頭、機場、商場、醫院、賓館、銀行、證券市場、建筑市場、拍賣行、工業企業管理和其它公共場所。擁有媒體展示，信息發布，交通誘導，創意顯示等用途。
2、產品說明
● 刷新高：刷新率達 1920HZ 以上,顯示畫質清晰真實、播放效果鮮艷流暢；
● 性能高：LED 高密全彩屏專用驅動芯片和輸入緩沖芯片，播放流暢顏色亮麗；
● 效果好：通過 OE 信號驅動紅色 LED、綠色 LED 和藍色 LED 的驅動芯片，可形成 167777216 種顏色變換；
● 可塑性強：此模組可以按水平和垂直方向任意拼接，從而拼成不同大小的顯示屏
● 便攜性高：重量輕易于安裝、拆卸；用超高亮的 LED 和優質的塑膠件；
● 更低功耗：采用恒流方式驅動 LED，發光均勻，功耗低；
● 超廣角：采用表貼燈管，多方位觀看效果如一；
● 像素間距為 10mm，共有 32*16 個像素點，每個像素點由 1R1G1B 組成；

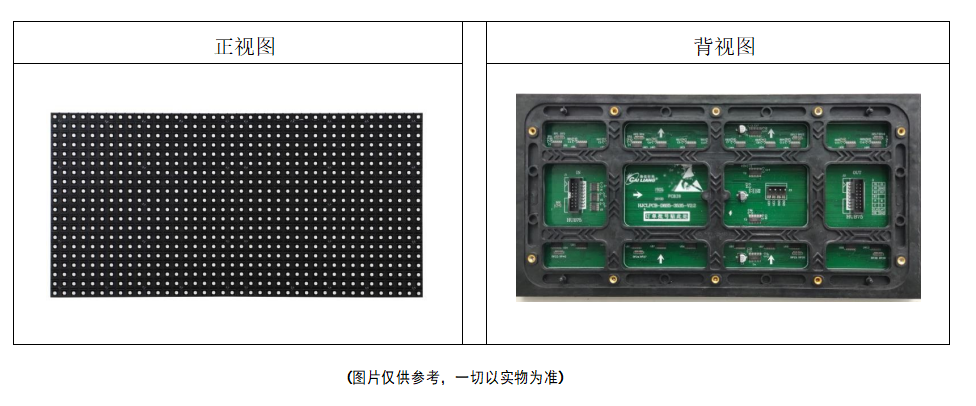

單元板圖片
3、產品介紹
單元板技術參數 | |||||||||||||||
像素點間距 | 10mm | 輸入電壓 | 4.8-5.5V | 重量 | 0.49kg±0.01kg | ||||||||||
像素構成 | 1R1G1B | 單元板功率 | ≤45W | 套件材料 | 聚碳酸脂 PC 料 | ||||||||||
尺寸:長*寬*高 | 320*160*18.8mm | 最大電流 | 8.7A±0.3A | 驅動方式 | 1/2 掃恒流驅動 | ||||||||||
結構特點 | 燈驅合一 | 像素密度 | 10000Dots/㎡ | 銅螺母 | 6*8*M4 | ||||||||||
燈管類型 | SMD3535 | 單元板分辨率 | 32*16=512Dots |
|
| ||||||||||
箱體技術參數 | |||||||||||||||
壓鑄鋁箱（長*寬*高） | 960mm*960mm*90mm | 平均功耗 | ≤405W | ||||||||||||
箱體分辨率 | 96*96=9216 Dots | 最大功耗 | ≤810W | ||||||||||||
箱體面積 | 0.9216 ㎡ |
|
| ||||||||||||
箱體重量 | 29.8kg±0.05kg |
|
| ||||||||||||
屏體技術參數 | |||||||||||||||
亮度 | ≥6000cd/㎡ | 亮度均勻性 | ＞0.95 | ||||||||||||
屏體水平視角 | 140±10 度 | 屏體垂直視角 | 130±10° | ||||||||||||
最佳視距 | ≥10m | 使用環境 | 戶外 | ||||||||||||
每平方模組最大功率 | ≤878w/m2 |
|
| ||||||||||||
配電功率（每平方最大功率÷78％÷85％ | ）1324W/m2 | ||||||||||||||
系統控制參數 | |||||||||||||||
灰度等級 | 紅、綠、藍 12-16bits | 顯示顏色 | 16777216 種 | ||||||||||||
換幀頻率 | ≥60 幀/秒 | 刷新頻率 | ≥1920HZ(全灰度場 | ||||||||||||
控制方式 | 計算機控制，逐點一一對應，視頻 步，實時顯示 | 同 亮度調節 | 256 級手動/自動 | ||||||||||||
輸入信號 | DVI/VGA,視頻（多種制式），RGBHV、復合視頻信號、 S-VIDEO,Ypbpr(HDTV) | ||||||||||||||
系統工作特性 | |||||||||||||||
使用壽命 | ≥10 萬小時 | 平均無故障時間 | ≥1 萬小時 | ||||||||||||
衰減率（工作 3 年 | ）≤15% | 連續失控點 | 0 | ||||||||||||
工作溫度范圍 | -20 至 50℃ | 盲點率 | ＜0.0001 | ||||||||||||
屏幕水平平整度 | ＜1mm/㎡ | 工作濕度范圍 | 10%至 90%RH | ||||||||||||
屏幕垂直平整度 | ＜1mm/㎡ |
| |||||||||||||
